  • Informationen zur Flat-Face-Technologie



    Die Firma Stucchi S.p.A. als Innovator und unser Produktionspartner hat schon frühzeitig den Bedarf und Vorteil von Leitungskupplungen mit glatten Anschlussflächen erkannt. Wir als überzeugter Partner und Werksvertretung für Stucchi-Kupplungen vermitteln Ihnen Ihren individuellen Nutzen für den Einsatz der flachdichtenden Kupplungstechnologie:

    • Flat-Face



      • sehr leckagearm, minimierter Ölverlust
      • umweltfreundlich
      • keine Lufteinschlüsse
      • keine Schmutzfänger
      • leichte Pflege, wartungsfreundlich
      • als Baukastensystem mit vielen Anschlüssen und Dichtungen in Steck- und Schraubausführung verfügbar
      • optimierter Durchfluss
      • je nach Ausführung unter Druck kuppelbar
      • als Multikupplung in hoher Variantenvielfalt für Ihren speziellen Einsatzbereich erhältlich


    Lecköl beim Kuppeln ist nicht mehr zeitgemäß, egal ob z. B. im Bereich der Landtechnik, der Baumaschinen oder der Industriehydraulik. Gelangt Öl in die Umwelt, werden erhebliche Schäden angerichtet.

    Luft im Hydrauliksystem reduziert alle Leistungsdaten, behindert die Kontrolle der Maschine, verringert die Lebensdauer und erzeugt zusätzliche Betriebsgeräusche. Schmutzfänger an Anschlussflächen sind umständlich zu säubern, Restschmutz gelangt ins Betriebsöl, ein hohes Risiko für Ihr Hydrauliksystem.

    Ausführliche Beschreibungen dieser Produkttechnologie finden Sie auf den folgenden Seiten unseres Produktkataloges: ab Seite A1-1 im Gesamtkatalog und ab Seite A2-1 im Gesamtkatalog. Wir sind überzeugt, dass wir auch für Ihren Anwendungsfall die richtige Flat-Face Kupplung führen.

    Die Zukunft der Kupplungstechnik ist „flachdichtend“ und „tropffrei“. Lassen Sie sich überzeugen!

    Für andere Anwendungsarten, bei denen keine flachdichtenden Kupplungen eingesetzt werden können oder der Kunde dies nicht wünscht, haben wir vielfältige Standardlösungen im Lieferprogramm. Wir vertreiben in gleichem Maße die Push Pull-Kupplungen, Schraubkupplungen für verschiedenste Einsatz- und Druckbereiche sowie weitere Kupplungslösungen. Diese Produkte sind im hinteren Teil unseres Produktkatalogs ausführlich beschrieben: ab Seite A4-1 im Gesamtkatalog und ab Seite A5-1 im Gesamtkatalog.

    Neben den Standard- und Flat-Face-Kupplungen überzeugt auch das Mehrfach-Wechselsystem „Multikupplung“ durch seine ausgewogene Konstruktion, Zuverlässigkeit und Variabilität.

    Außerdem liefern wir die verschiedensten Schutzkappen und umfangreiches Zubehör für Kupplungen. Rückschlagventile der Firma Stucchi sowie Pister-Kugelhähne und weiteres Hydraulikzubehör nebst Hydraulikschläuchen runden unser Programm ab.

  • Kuppelkräfte und Leckölraten


    Kupplungstyp Baugröße 0 1 2 3 4A 4 5 6 7 8 9
    FIRG Kuppelkraft (N) 140 150 160 180 240 310 390
    Entkuppelkraft (N) 40 40 60 55 65 100 90
    Leckölrate (ml) 0,006 0,012 0,020 0,026 0,032 0,010 0,050
    A Kuppelkraft (N) 120 150 170 190 190 220 250 390
    Entkuppelkraft (N) 25 45 40 50 55 70 75 70
    Leckölrate (ml) 0,001 0,006 0,012 0,020 0,026 0,032 0,010 0,050
    APM Kuppelkraft (N) 165 190 160 260 300 440
    Entkuppelkraft (N) 40 70 50 80 90 80
    Leckölrate (ml) 0,016 0,006 0,120 0,180 0,180 0,400
    FIRG Q Kuppelkraft (N) 130 160 240 190 220 310 580
    Entkuppelkraft (N) 45 35 65 60 70 100 160
    Leckölrate (ml) 0,006 0,012 0,02 0,026 0,032 0,01 0,05
    HP Kuppelkraft (N) 95 125 205
    Entkuppelkraft (N) 40 45 50
    Leckölrate (ml) 0,04 0,020 0,020
    FL Kuppelkraft (N) 140 160 160 200 200 200 280 580
    Entkuppelkraft (N) 30 45 45 60 60 60 90 160
    Leckölrate (ml) 0,005 0,006 0,012 0,020 0,026 0,032 0,010 0,050
    AX Kuppelkraft (N) 160 200 165 255 285
    Entkuppelkraft (N) 45 45 58 80 110
    Leckölrate (ml) 0,006 0,012 0,020 0,032 0,035
    FAP Kuppelkraft (N) 250 250 190 310 320
    Entkuppelkraft (N)
    Leckölrate (ml) 0,002 0,004 0,110 0,240 0,024
    VP Kuppelkraft (N) 0,6 0,8 1,1 1,1 2,0 2,2 6,5
    Entkuppelkraft (N) 0,4 0,5 1,0 1,0 1,4 1,8 3,2
    Leckölrate (ml) 0,012 0,040 0,025 0,033 0,018 0,060 0,200
    VEP
    VEP-HD
    Kuppelkraft (N) 2,8 2,2 1,8 3,0 5,6 8,2 26,0
    Entkuppelkraft (N) 1,9 1,4 1,4 1,8 3,6 5,8 12,5
    Leckölrate (ml) 0,012 0,040 0,025 0,033 0,018 0,060 0,200
    IR Kuppelkraft (N) 50 125 80 190 100
    Entkuppelkraft (N) 45 45 50 45 45
    Leckölrate (ml) 0,130 0,450 2,300 4,500 6,000
    IRV Kuppelkraft (N) 80 120 s. BIR 175 210
    Entkuppelkraft (N) 40 35 45 65
    Leckölrate (ml) 0,330 1,300 4,200 5,500
    IRB Kuppelkraft (N) 75 50 80 105 125 130
    Entkuppelkraft (N) 35 35 45 35 40 45
    Leckölrate (ml) 0,180 0,330 2,200 3,000 9,400 14,000
    IRBX Kuppelkraft (N) 75 60 90 125 135 140
    Entkuppelkraft (N) 35 30 35 45 55 40
    Leckölrate (ml) 0,180 0,330 2,200 3,000 9,400 14,000
    BIR Kuppelkraft (N) 60 90 70 140 190 230 250 280
    Entkuppelkraft (N) 25 30 55 55 55 55 100 35
    Leckölrate (ml) 0,700 1,200 2,100 5,200 9,000 27,000 49,000 75,000
  • Auswahlpalette



    Die Übersicht gibt erste Anhaltspunkte zur Auswahl der richtigen Serie für Ihren Einsatzfall. Generell bitten wir Sie jeden Einsatzfall speziell anzufragen, damit wir die passenden Kuppungen für Sie bestimmen können. Die Eignung ist immer auch abhängig von einem Test beim Kunden, der sämtliche real existierenden Einsatzparameter berücksichtigt. Sprechen Sie uns an, wir helfen gerne!



    Stucchi Kupplungen
    Typ Size (ISO) Druck
    (bar)
    max.
    Temp.
    (°C)
    max.
    Ausführung
    FIRG
    A
    VP
    VEP/VEP-HD
    HP
    AX
    FL
    FIRG-Q
    IR/IRV
    IRS/IRSV
    BIR
    IRB
    IRBX
    6,3 – 40
    5 – 31,5
    6,3 – 31,5
    6,3 – 31,5
    5 – 10
    6,3 – 31,5
    5 – 40
    6,3 – 31,5
    6,3 – 19
    12,5
    6,3 – 50
    5 – 25
    5 – 25
    300
    420
    600
    600
    720
    350
    350
    300
    300
    250
    350
    350
    250
    -20/+100
    -20/+100
    -20/+100
    -20/+100
    -20/+100
    -15/+180
    -50/+300
    -50/+300
    -20/+100
    -20/+100
    -20/+100
    -20/+100
    -15/+180

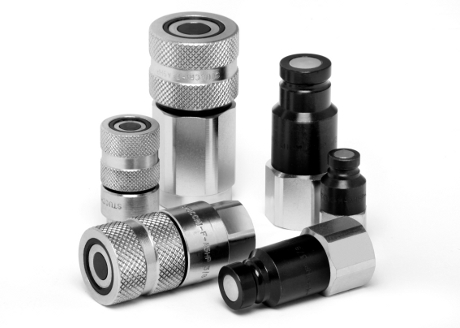

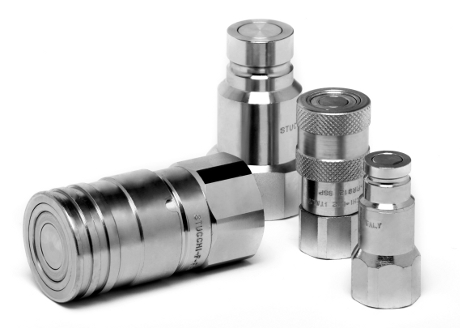

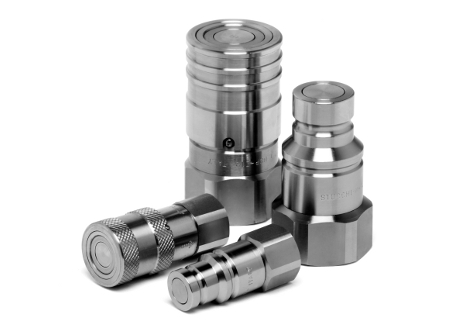

    Flat-Face Steckkupplung – ISO 16028
    Flat-Face Steckkupplung – ISO 16028
    Flat-Face Schraubkupplung unter Druck kuppelbar
    Flat-Face Schraubkupplung unter Druck kuppelbar
    Flat-Face Steckkupplung
    Flat-Face Steckkupplung – ISO 16028
    Flat-Face Steckkupplung – ISO 16028
    Flat-Face Steckkupplung – ISO 16028
    Steckkupplung – ISO 7241-1-A
    Steckkupplung – ISO 7241-1-A/Push-Pull
    Steckkupplung – ISO 7241-1-A
    Steckkupplung – ISO 7241-1-B
    Steckkupplung – ISO 7241-1-B
    weitere Produkte
    APM
    FAP
    I
    IPC
    IRBO
    GR
    DP
    VU
    10 – 31,5
    10 – 25
    12,5
    12,5
    5 – 25
    10 – 25
    10 – 12,5
    5 – 40
    350
    350
    250
    250
    200
    250
    350
    400
    -20/+100
    -20/+100
    -20/+100
    -20/+100
    -15/+180
    -20/+100
    -20/+100
    Flat-Face Kupplungsstecker – ISO 16028
    Flat-Face Steckkupplung – ISO 16028 unter Druck kuppelbar
    Steckkupplung – ISO 7241-1-A
    Steckkupplung – ISO 7241-1-A/Push-Pull u. Druck kuppelb.
    Steckkupplung – ISO 7241-1-B/Messing
    Multikupplung 3-5-6-10 fach
    Multikupplung 2-4 fach
    Rückschlagventil







    Serie Eigenschaften Druckfestigkeit
    A-Serie ZN BSP,SAE,JIC,Metrisch mit Zink-Nickel-Beschichtung bis 420 bar
    A-Serie BSP SAE,JIC,Metrisch bis 420 bar
    FIRG-Serie BSP,NPT bis 300 bar
    APM-Serie Unter Druck kuppelbarer Stecker bis 350 bar
    A-/APM-Stecker Mit ED-Dichtung bis 350 bar
    FIRGQ-Serie Tenifer-Beschichtung / Viton bis 300 bar
    A-BL-Serie* Hohe Lastwechselanzahl bis 350 bar
    HP-Serie* Hochdruck bis 720 bar

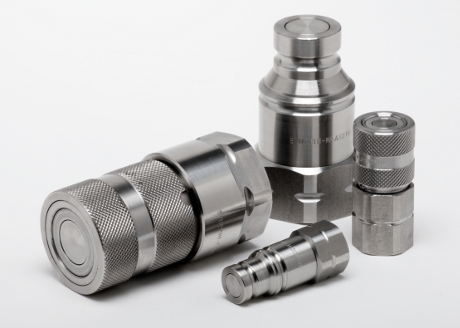

    AX-Serie Edelstahl bis 350 bar
    FL-Serie Edelstahl bis 350 bar
    *) HP-Serie und A-BL-Serie sind nicht ISO16028-kompatibel.

    • Flat-Face
    • Flat-Face
    • Flat-Face

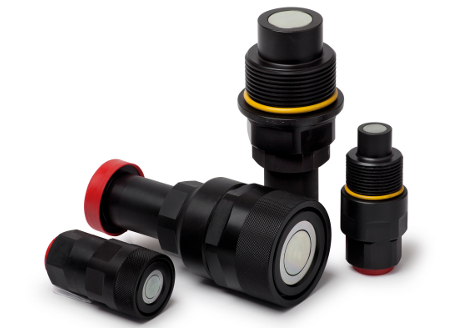

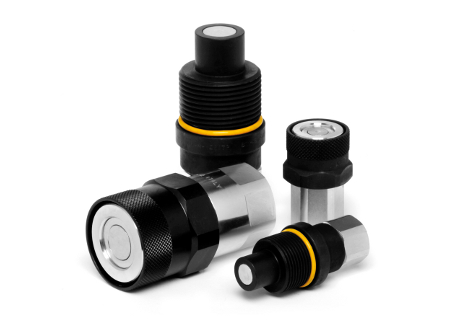

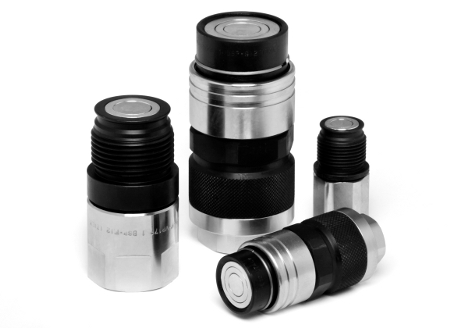

    Flat-Face Schraubkupplungen





    Serie Eigenschaften Druckfestigkeit
    VP-Serie Unter Druck kuppelbar / Verriegelung bis 600 bar icon_press
    VEP-Serie Unter Druck kuppelbar bis 600 bar icon_press
    VEP-HD-Serie Unter Druck kuppelbar · 1 Million Impulse bis 500 bar icon_press
