  • Multikupplungen und ihre Vorteile

    Flat-Face, beidseitig unter vollem Restdruck kuppelbar, robuste Konstruktion

    Optimal geschützte Oberfläche durch Zink-Nickel Beschichtung

    Lösungen für: Hydraulik * Elektro * Luft * Wasser

    Vielfältige Kombinationsmöglichkeiten in Bezug auf Größe/ Durchfluss/ Anschluss

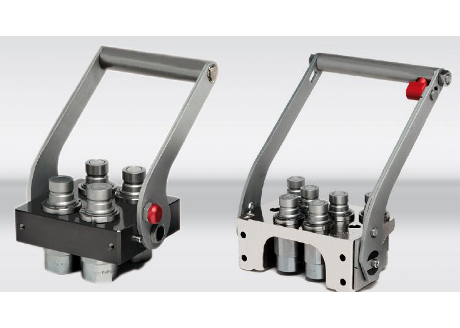

    • Multikupplungen der DP-Serie und GR-Serie von Stucchi
    • Multikupplungen der PMK-Serie von Pister
    • Multikupplungen
    • Multikupplungen
    • Multikupplungen der PMK-Serie von Pister

      • Baukastensystem
      • flexibel konfigurierbar
      • Kuppeln unter Druck
      • schnell und verwechselungssicher
      • robuste Konstruktion
      • Zink-Nickel Beschichtung
      • markterprobt
      • viele Systemkombinationen direkt ab Lager

    • Multikupplungen

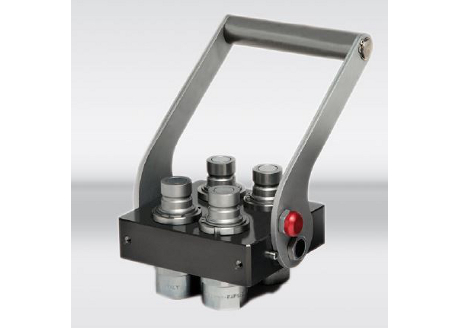

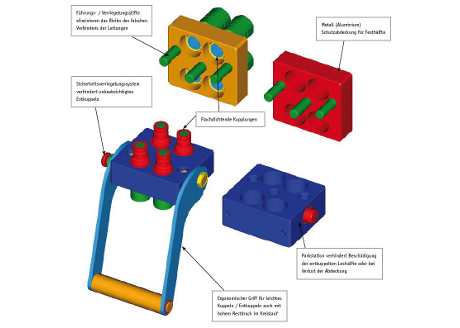

    Serie DP

    Stucchi SpA





    Die DP-Serie zeichnet sich durch ihre kompakte Bauform und ihre smarte Konstruktion aus. Erhältlich ist das System für 2-6 Leitungen in unterschiedlichen Plattenformen und Größen. Quadratische und flache Systeme ermöglichen Anwendungsmöglichkeiten in nahezu allen Bereichen der Mobilhydraulik.

    Das System ist beidseitig unter Druck leicht kuppel- und entkuppelbar.

    Staubschutz und Parkstation sind extrem robust und für den harten Baustelleneinsatz geeignet, da keinerlei Kunststoffdeckel- und Klappfedermechanismen verbaut sind.

    Weitere technische Parameter:

    – Betriebsdruck: bis 350 bar
    – Kupplungsgrößen: 3/8″ – 1″
    – Durchfluss: bis 378 Liter/Minute
    – Materialien: Aluminium eloxiert und spezial gehärteter Carbonstahl
    – Sicherungsknopf zur Vermeidung eines ungewollten Entkuppelns
    – Stahloberflächen sind Zink-Nickel beschichtet



    • Multikupplungen

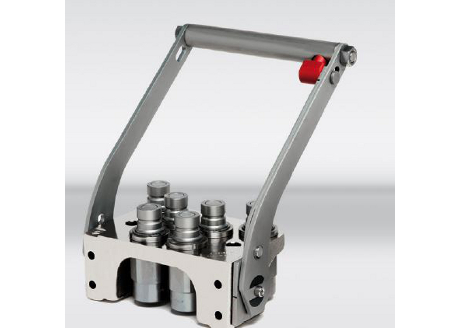

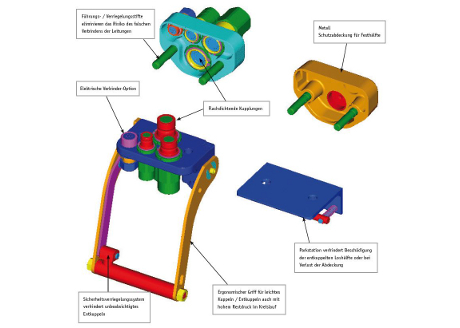

    Serie GR

    Stucchi SpA





    Die Besonderheit der GR-Serie ist ihre Einhandbedienung (Hebelumlegung bei gleichzeitiger Entriegelung des Sicherungsknopfes). Die robuste Konstruktion sowie die Aufnahme der Kupplungen in Messingplatten erlaubt eine hohe Variantenvielfalt der unterschiedlichen Kupplungsgrößen. Zwischen 3 und 10 Leitungen einer Nennweite oder unterschiedlicher Größen können in die Platten der GR-Serie montiert werden. Die Kombinationsmöglichkeiten in Serienfertigung dieses Stucchi-Systems sind am Markt unerreicht.

    Auch für die GR-Serie gilt: beidseitig unter Druck kuppel- und entkuppelbar, robuster Staubschutz und Parkstation sorgen für Langlebigkeit des Systems.

    Weitere technische Parameter:

    – Betriebsdruck: bis 350 bar
    – Kupplungsgrößen: 3/8″ – 1 1/4″
    – Durchfluss: bis 378 Liter/Minute
    – Materialien: Messing und spezial gehärteter Carbonstahl
    – Sicherungsknopf zur Vermeidung eines ungewollten Entkuppelns
    – Stahloberflächen sind Zink-Nickel beschichtet

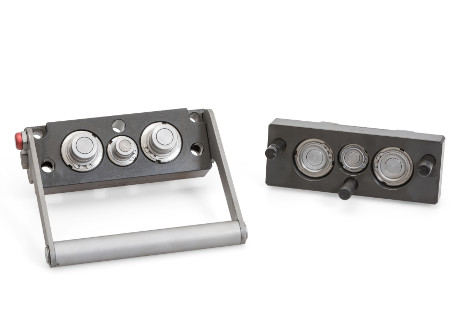

    Serie PMK

    Pister GmbH





    PMK Multikupplungssysteme aus der Fertigung unseres Partners Pister Kugelhähne GmbH zeichnen sich durch ihre äußerst robuste Bauweise mit Kniehebel-Mechanismus und flachdichtenden Kupplungen sowie ihre Zink-Nickel Beschichtung aus. Lieferbar sind unterschiedliche Ausführungen hinsichtlich Leitungsgrößen, Durchflussparametern und Drücken. Anwendung finden die PMK Systeme in den Bereichen der Baumaschinenhydraulik, insbesondere bei Abbruchmaschinen und zur Stieltrennung, sowie in anderen Bereichen der Mobilhydraulik.

    Weitere technische Eigenschaften:

    – Verschieden große Kupplungen in einem System möglich
    – Bestehende Werkzeuge lassen sich einfach einbinden
    – Robust durch Verwendung gehärteter Stähle
    – Modulare Konstruktion: abnehmbarer Griff, austauschbare Werkzeugplatten
    – Kniehebelmechnismus zur optimalen Kraftumlenkung
    – Selbstsichernd in geschlossenem Zustand
    – Ab DN20 mit hydraulischer Verriegelung gegen versehentliches Öffnen unter Druck
    – Maschinenseite: Stecker, Werkzeugseite: Muffe







    Ersatzteile



    Eine Vielzahl an schnell verfügbaren Standardersatzteilen sorgt für vielfältige Wartungs- und Instandhaltungsmöglichkeiten der Multisysteme. Bitte wenden Sie sich hier für detaillierte Fragen an unseren Verkauf unter:

    Telefon: 02324 / 68626-0

    E-Mail: service@wagener-gmbh.com

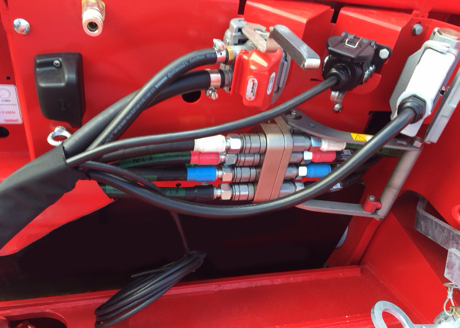

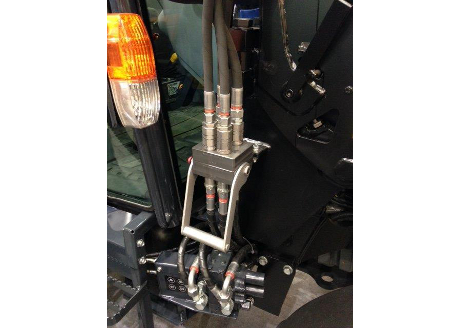

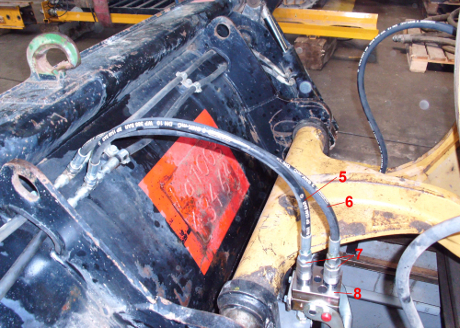

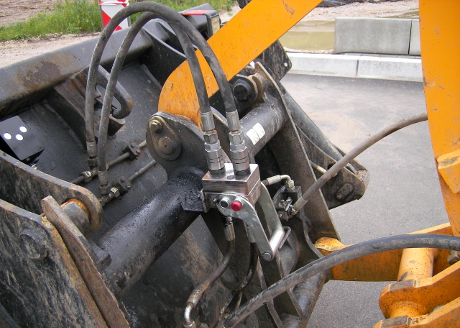

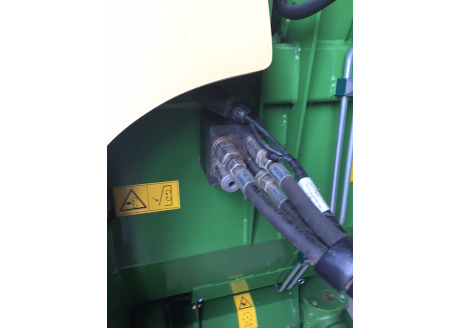

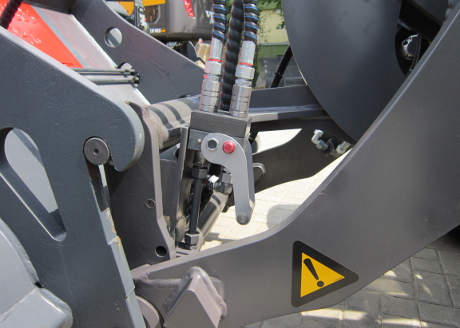

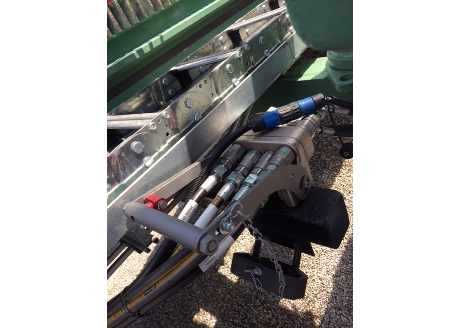

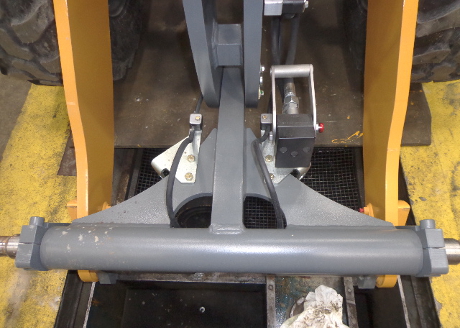

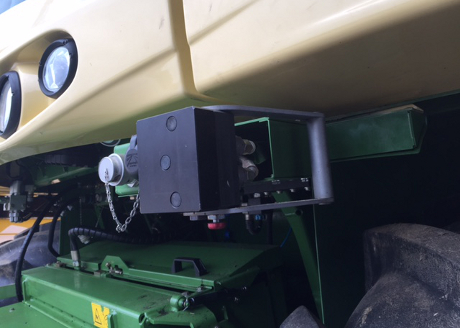

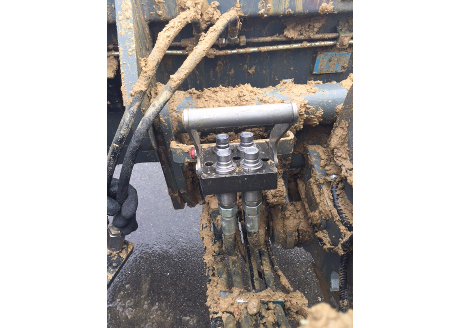

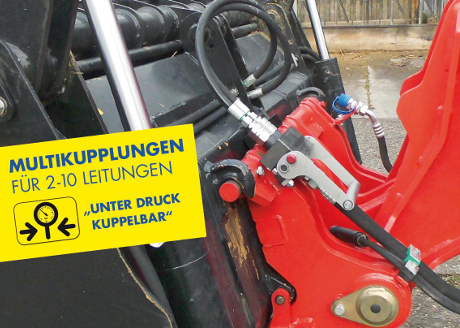

    Multikupplungen in der Praxis



    In der Praxis sind unsere Multisysteme bereits an vielen Maschinen der Mobil- und Industriehydraulik verbaut. Sehen Sie selbst…







    Multi-Navigator



    Navigieren Sie schnell und einfach zur geeigneten Lösung.

    Je nach Anzahl der gewünschten Leitungen in einer Multikupplung führt Sie der Navigator automatisch zu passenden Systemvorschlägen.



    *Zum Betrachten des PDF-Dokumentes und Verwenden der Lesezeichen-Struktur zur Navigation im PDF benötigen Sie das Programm ‚Adobe Reader‘, welches Sie sich kostenlos im Internet herunterladen können.





    Auswahlhilfe



    Hier finden Sie zur groben Orientierung eine Übersicht über sämtliche Multikupplungstypen. Mehr als 50 Typen stehen Ihnen heute zur Auswahl.

    Die Palette wird kontinuierlich durch neue Anforderungen des Marktes erweitert. Für eine persönliche Beratung schreiben Sie uns gerne Ihre individuelle Anforderung an: vertrieb@wagener-gmbh.com
